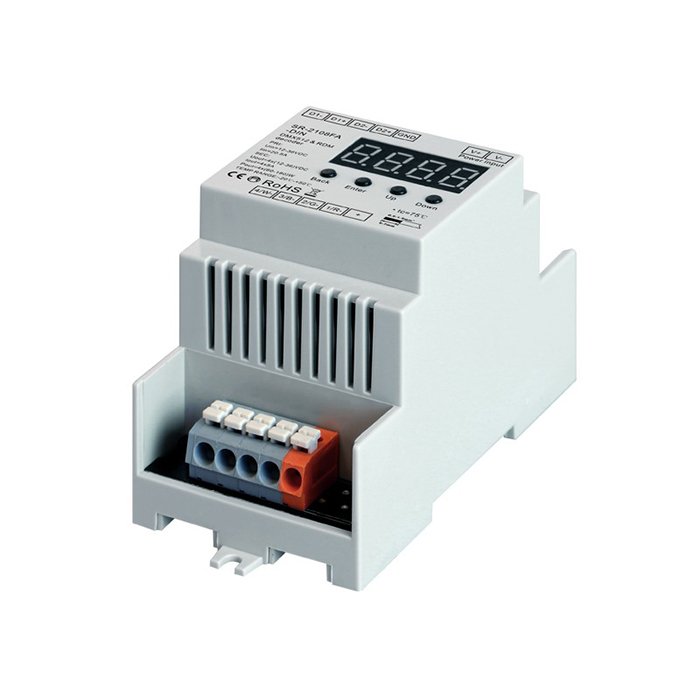

DMX LED-Controller Sunricher, 4-Kanal (SR-2108FA-DIN)

Detaillierte Produktbeschreibung

Der DMX LED-Controller - Sunricher, 4-Kanal (SR-2108FA-DIN) für LED-Streifen CCT, RGB, RGBW, oder einfarbige Strips. Sunricher SR-2108FA-DIN ist ein Gerät, das verwendet wird, um die Intensität und Farbmischung der LED-Streifenbeleuchtung in DMX (Digital Multiplex) Bühnenbeleuchtung Anwendungen zu regulieren. Der DMX-PWM-Dimmer unterstützt die DMX512-Version mit RDM-Funktion (Remote Device Management).

Der Vorteil ist auch die Möglichkeit, den DMX-Controller für LED-Strips über den PUSH-DIM-Tastenschalter zu steuern. In diesem Modus wird die Intensität aller Kanäle gleichzeitig eingestellt. Sie können den DMX LED-Dimmer/Controller - SR-2108FA-DIN für die folgenden Anschlussszenarien verwenden:

• RGBW - 4x 5A - 5A pro Kanal (Möglichkeit des Anschlusses und der Steuerung von 1x RGBW-LED-Streifen)
• RGB - 3x 5A - 5A pro Kanal (Möglichkeit des Anschlusses und der Steuerung von 1x RGB-LED-Streifen)
• CCT - 2x (2x5A) - 5A pro Kanal (Anschluss- und Steuerungsmöglichkeit von bis zu 2x CCT-LED-Streifen)

Der LED-Band DMX-Controller für CCT, RGB und RGBW - Strips, bietet eine modulare Verwendung und gegenseitige Kompatibilität mit allen DMX-Systemen, die es Ihnen ermöglicht, komplexe Beleuchtungskonfigurationen mit verschiedenen Szenen zu erstellen. Wir fügen weitere charakteristische Merkmale der Steuereinheit "SR-2108FA-DIN" hinzu:

• Die maximale Belastung der DMX-Steuereinheit für LED-Stripes beträgt 4x 5A bei 12V - 300W, bei 24V - 600W (für höhere Lichtleistung muss ein LED-Signalverstärker verwendet werden).
• Unterstützt DMX512-Protokoll
• RDM-Funktion - für Zwei-Wege-Kommunikation und bessere Konfiguration einschließlich Geräteüberwachung
• Auflösung des PWM-Signalausgangs (8bit oder 16bit) - Standardeinstellung 16bit
• Möglichkeit der Einstellung der PWM-Signalfrequenz 500hz-30kHz - 10 voreingestellte Stufen
• Einstellbarer Wert der Strahlendimmungskurve GAMMA 0,1-9,9 mit Wahl zwischen logarithmischer und linearer Dimmung
• Speicher für den zuletzt eingestellten Wert im Falle eines Stromausfalls.

Es ist möglich, den DMX-Lichtsteuerungs-Controller für Sunricher LED-Streifen, mit einem LED-Netzteil zu betreiben. Wir empfehlen ausgewählte Lichttrafos für PWM (Pulse Width Modulation) -Dimmen, wobei störende Geräusche auf ein fast unhörbares Minimum unterdrückt werden.

Der DMX-DIM-Controller für LED-Streifen mit CCT, RGB oder RGBW - Technologie "Sunricher SR-2108FA-DIN", ist ein hochentwickeltes PROFI-Gerät zur Beleuchtungssteuerung. Sunricher ist ein weltweit anerkannter Hersteller von intelligenten Beleuchtungslösungen. Das Unternehmen ist bekannt für technische Qualität und innovative Produkte, die den höchsten Ansprüchen an Sicherheit, Effizienz und Design gerecht werden.

Montage

Die Konfiguration ist über den DMX-Bus oder manuell über die Tasten möglich, wenn alle Daten auf dem Display angezeigt werden. Die Programmierung der DMX-Lichtsteuerung erfordert Fachwissen. Für den Anschluss der ankommenden und abgehenden Leitungen ist eine Schraubklemmleiste vorbereitet. Wir empfehlen den SR-2108FA-DIN - Universal-DMX-Dimmer für LED-Lichtleisten, den Profis in der Praxis.

Eigenschaften

• Stabiler und zuverlässiger DMX-DIM-Controller für CCT, RGB, RGBW LED-Streifen
• Versorgungsspannung: 12 - 36 VDC
• LED-Empfänger-Last: 4x 5A
• Betriebstemperatur: 0 - 40°C bei Luftfeuchtigkeit 8 - 80%
• Zertifizierungen: CE, TÜV, ROHS, DMX
• Kompatibel mit den DMX-Standards DMX (1990), DMX512-A, RDM V1.0 (E1.20 - 2006 ESTA-Standard)

Anwendung

• DMX-Dimmer für LED-Stripes
• DMX Master-Steuerung von LED-Lichtbänder

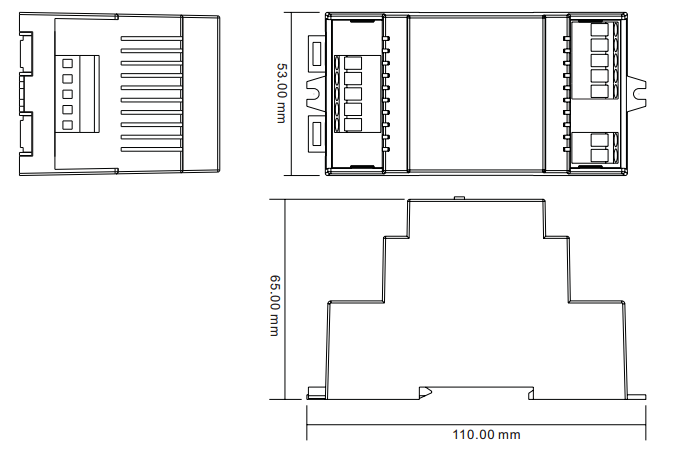

Technische Zeichnung

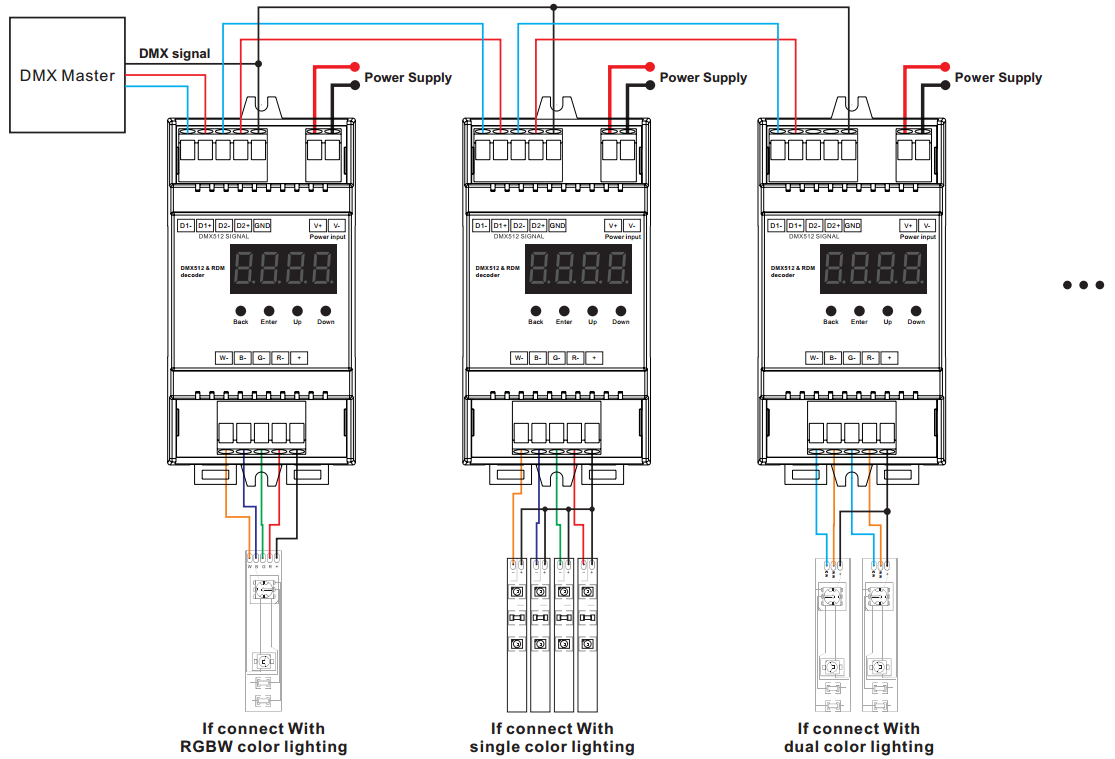

Schaltplan
