LED Leiste mit abdeckung im set KLUŚ 45-16
Artikelnummer: AF08504A01_1_XDI1 AF08504A01_2_XDI1 AF08504L07_1_XDI1 AF08504L07_2_XDI1 AF08504L10_1_XDI1 AF08504L10_2_XDI1 Variante wählenDetaillierte Produktbeschreibung
Die Eckleiste für LED-Streifen aus Aluminium KLUŚ 45-16 ist in folgenden Varianten erhältlich:
DIY Set enthält:
- LED Leiste 45-16
- LED Abdeckung KA-11
- 2 St Endkappen
- 3 St Befestigungsclip
- 3 St Schrauben 3,5x16 mm
- Installationsanweisungen
Oberflächenbehandlung / Farbe:
- Silber - (eloxiert)
- schwarz - (lackiert)
- weiß - (lackiert)
Länge / Ausmaß:
- 1000 mm (± 1%)
- 2005 mm (± 1%)

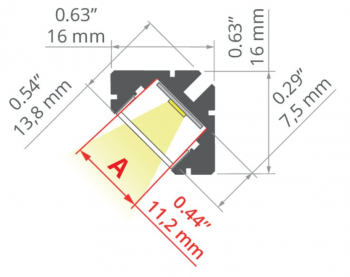

Technische Zeichnung
Montage
Die Herstellung von Leuchten mithilfe der LED-Winkelleiste für Innenecke 45-16 erfordert Geschick und die notwendige Ausstattung. Wir fügen auch einige Empfehlungen hinzu:
- Die Endkappen werden seitlich an der LED-Eckschiene befestigt. Der LED-Diffusor wird von der Vorderseite in die Leiste eingepresst.
Zusätzliche Parameter
| Kategorie: | DIY-Sets LED-Profil mit Abdeckung, Endkappen und Montagezubehör |
|---|---|
| Garantie: | 2 Jahre |
| Anzahl der LED-Streifen: | 1 |
| Oberflächenbehandlung: | eloxiert, lackiert |
| Farbe: | silber, weiß, schwarz |
| Profilbreite: | 0-27 mm |
| Profilform: | dreieckige |
| Mögliche Schutzart: | IP20, IP67 |
| Montagetyp: | Aufputzmontage, Aufhängung |
| Länge des Profils: | 1 m, 2 m, 3 m |
| Marke: | KLUŚ |
| SKU Kode: | A08504A |
| Höhe: | 16 mm |
| Breite: | 16 mm |
| Längentoleranz: | ±1% |
| Empfohlene maximale Leistung für die Montage von LED-Streifen: | 12 W |
-
Allgemeine Anweisung (265.6 kB)
-
Gebrauchsanleitung (475.4 kB)
-
Lichtlinie (187.1 kB)
-
Photometrie (9.6 MB)
-
3D Modell (88.3 kB)
-
Produktkarte (526.9 kB)
-
Konformitätserklärung CE (178.5 kB)
-
2D Modell (38.8 kB)
