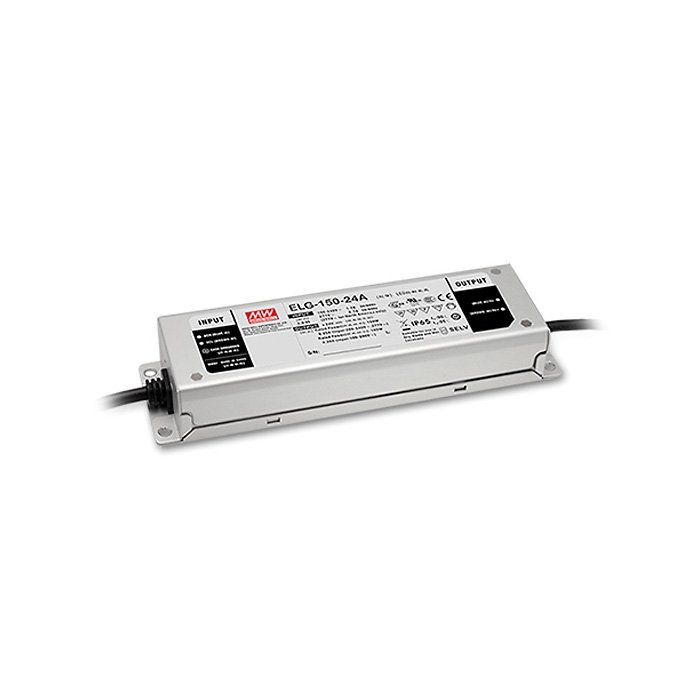

DALI-Netzteil 24V 150W Mean Well IP67

Detaillierte Produktbeschreibung

DALI-Netzteil 24V 150W - Mean Well IP67 ELG-150-24DA-3Y ist ein hochwertiger und moderner LED-Schalttrafo, der mit fortschrittlichen Technologien und Elektronik ausgestattet ist. Sein technisches- und Produktdesign ist für die Stromversorgung und PWM-Dimmung von LED-Streifen ausgelegt. Er ist für die Gleichstromversorgung von elektronischen Geräten mit niedriger Spannung geeignet. Dank des breiten Eingangsspannungsbereichs (100 - 305 VAC) kann es in den meisten Stromnetzen der Welt eingesetzt werden. Am Ausgang des PWM-dimmbaren Netzteils ELG-150-24DA-3Y, erhält man die folgenden Werte:

• Spannung: DC 24 V
• Stromstärke: 6,25 A
• Leistung: 150 W

Das Produkt und das technische Design prädestinieren es auch als ideales Schaltnetzteil für LED-Streifen mit 24V in Beleuchtungsanlagen, in denen ein kontinuierliches Dimmen erforderlich ist. Zur Steuerung der Ausgangsspannung können Sie verwenden:

• DALI-Steuersignal

Das feuchtigkeits- und wasserdichte DALI-Netzteil mit IP67-Schutzart, ist der Träger der hohen technischen Qualität der Verarbeitung und der verwendeten elektronischen Komponenten. Das Aluminiumgehäuse sorgt für passive Kühlung und Schutz des DALI-Trafos mit 24V, nach Schutzklasse IP67. Mean Well ist ein angesehener europäischer Hersteller von Netzteilen mit einer Reihe von großartigen Eigenschaften, hoher Effizienz und zuverlässigem Betrieb.

Die 24V-Spannungsquelle für Lichtleisten - Mean Well ELG-150-24DA-3Y, ist ein Transformator mit einem hohen Wirkungsgrad von 89% und einer zertifizierten MTBF (Mean Time Between Failures) von 313,66K Betriebsstunden bei 25°C. Darüber hinaus ist es mit einer Reihe moderner Funktionen für eine sichere Stromversorgung ausgestattet:

• Überlastschutz
• Schutz gegen Kurzschluss
• Schutz vor Verpolung
• Schutz gegen Überschreitung der Betriebstemperatur (-40 bis +85 °C)
• MM - Zulassung für den Einsatz in Möbel- und Schreinerelementen
• PFC - (Power Factor Correction) hohe Leistungsfaktorkorrektur, belastet das Verteilungsnetz minimal und reduziert den Verbrauch
• SELV - (Separated Extra Low Voltage) ist eine Sicherheitsnorm, die das maximale Sicherheitsniveau für elektrische Geräte im Niederspannungsbereich festlegt. Nach dieser Norm muss die Versorgungsspannungsquelle vom Rest des Stromkreises getrennt sein, so dass die Gefahr eines Stromschlags minimal ist.

IP67 DALI Netzteil 24V 150W - Mean Well IP67 ELG-150-24DA-3Y ist auch für PWM (Pulse Width Modulation) Dimmen von 24 Volt LED-Streifen mit einem LED-Controller empfohlen. Störende Geräusche, die für diese Art des Dimmens typisch sind, sind fast unhörbar.

Hinweis

Schaltnetzteile benötigen eine Leistungsreserve, um Zuverlässigkeit und Langlebigkeit zu gewährleisten. Der Hersteller empfiehlt eine Leistungsreserve von 20 % für Wohnprojekte und 30 % für gewerbliche Anwendungen, bei denen ein Beleuchtungsbetrieb von 12 Stunden / 7 Tagen erwartet wird.

Montage

Der Mean Well LED-Trafo ist wasserdicht (IP67) und hat an beiden Enden Leitungen, die durch eine Isolierung geschützt sind. Für die Verdrahtung ist eine Schraubklemmleiste vorgesehen. Die Installation und der Anschluss sollten nur von einem qualifizierten Fachmann mit der erforderlichen Zertifizierung durchgeführt werden. Verwenden Sie zur Erleichterung der Montage-Klemmen und 230V-Versorgungsleitung. Die Konfiguration der DALI-Steuerung der LED-Quelle ist über den DALI-Bus unter Verwendung des MASTER-Geräts möglich.

Eigenschaften

• 3Y - Dreileiteranschluss 230 VAC (Adern L, N und PE)
• Schutzklasse: IP67
• Zertifizierungen: UL, CUL, TÜV, CB, CE

Anwendung

• Dimmbares DALI-Netzteil mit 24V-Ausgangsspannung für LED-Lichtleisten

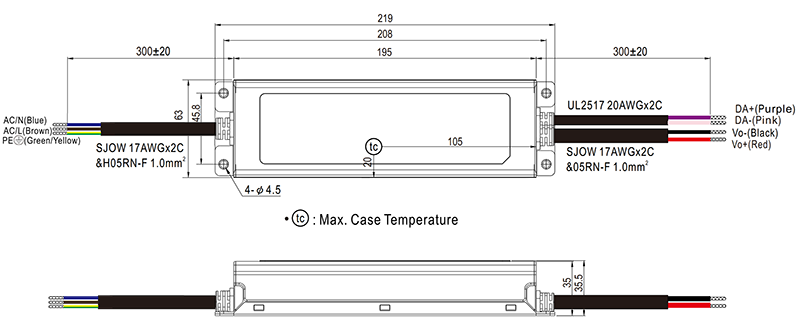

Technische Zeichnung
