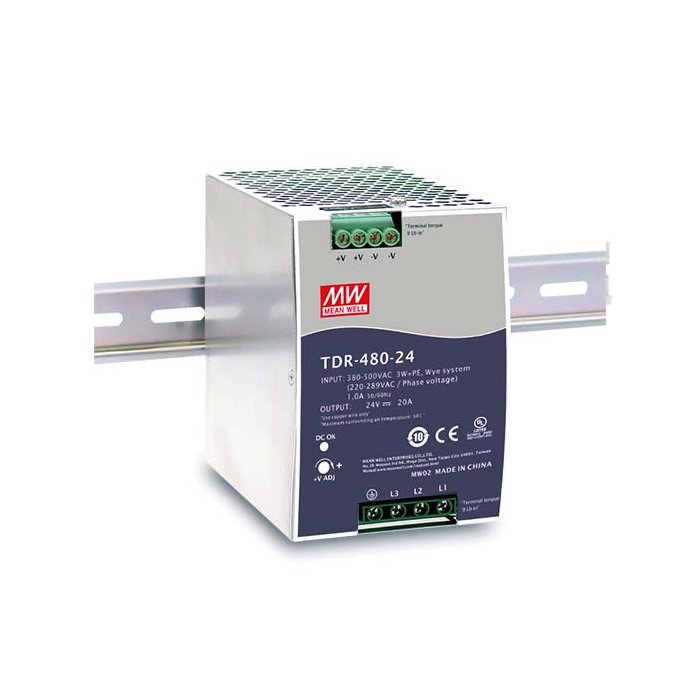

3 Phasen LED-Netzteil für Hutschiene 24V 480W Mean Well

Detaillierte Produktbeschreibung

3 Phasen LED-Netzteil für Hutschiene 24V 480W Mean Well ist ein hochwertiges und modernes Schaltnetzteil, das für die Gleichstromversorgung von elektronischen Geräten mit niedriger Spannung geeignet ist. Dank des weiten Eingangsspannungsbereichs (180 - 264 VAC) können Sie es in den meisten europäischen Stromnetzen einsetzen.

Ausgangswerte:

• Spannung: DC 24 V
• Stromstärke: 20 A
• Leistung: 480 W

Sie prädestinieren es auch als ideale Spannungsquelle für 24V LED-Streifen in professionellen Beleuchtungsanlagen, wo sich das LED-Streifen-Netzteil auf der Hutschiene in dem elektrischen Verteilerkasten, sowie andere Steuerelektronik befindet.

Der Mean Well TDR-480W-24V LED-Trafo mit Ausgangs-Quelle für LED-Streifen mit 24 Volt, ist der Träger der hohen technischen Qualität der Verarbeitung und der verwendeten elektronischen Komponenten. Das perforierte Metallgehäuse gewährleistet die passive Kühlung und den Schutz des 24V-LED-Band-Netzteils, gemäß der Schutzklasse IP20. Mean Well ist ein weltweit anerkannter Hersteller von Netzteilen mit einer Vielzahl von hervorragenden Eigenschaften, hoher Effizienz und zuverlässigem Betrieb.

Das 3-Phasen Beleuchtungs-Netzteil für LED-Streifen mit 24 Volt, ist ein Transformator mit einem hohen Wirkungsgrad von 94% und einer zertifizierten MTBF (Mean Time Between Failures), von 69,8K Betriebsstunden bei 25°C. Darüber hinaus ist es mit einer Reihe von modernen Funktionen für eine sichere Stromversorgung ausgestattet:

• Überlastschutz
• Kurzschlussschutz
• Schutz vor Verpolung
• Schutz gegen Überschreitung der Betriebstemperatur (-20 bis +70 °C)
• PFC - (Power Factor Correction) hohe Leistungsfaktorkorrektur, belastet das Verteilernetz minimal und reduziert den Verbrauch
• Betriebsanzeige durch eine leuchtende LED-Diode

Montage

Das 24V-Hutschienennetzteil ist für Verteilerkästen vorgesehen. Für die Verdrahtung ist eine Schraubklemmleiste vorgesehen. Die Installation und der Anschluss sollten nur von einer qualifizierten Fachkraft mit der erforderlichen Zertifizierung durchgeführt werden.

Eigenschaften

• Ausgelegt für DIN-Schiene TS-35/7,5 oder 15 in einem tiefen Verteilerkasten
• Möglichkeit zur Einstellung der Ausgangsspannung (24 - 28 V) mit einem manuellen Potentiometer
• Klemmenkasten für den Anschluss der Kabel
• Schutzklasse: IP20
• Zertifizierungen: UL, CUL, TÜV, CB, CE

Hinweis

Schaltnetzteile benötigen eine Leistungsreserve, um Zuverlässigkeit und Langlebigkeit zu gewährleisten. Der Hersteller empfiehlt eine Leistungsreserve von 20 % für Wohnprojekte und von 30 % für gewerbliche Anwendungen, bei denen ein Beleuchtungsbetrieb von 12 Stunden / 7 Tagen erwartet wird.

Anwendung

• Für die Versorgung von LED-Streifen mit DC-24V Gleichspannung
• Für die Versorgung von industriellen und häuslichen Steuerungssystemen und Gebäudeautomation

Technische Zeichnung
