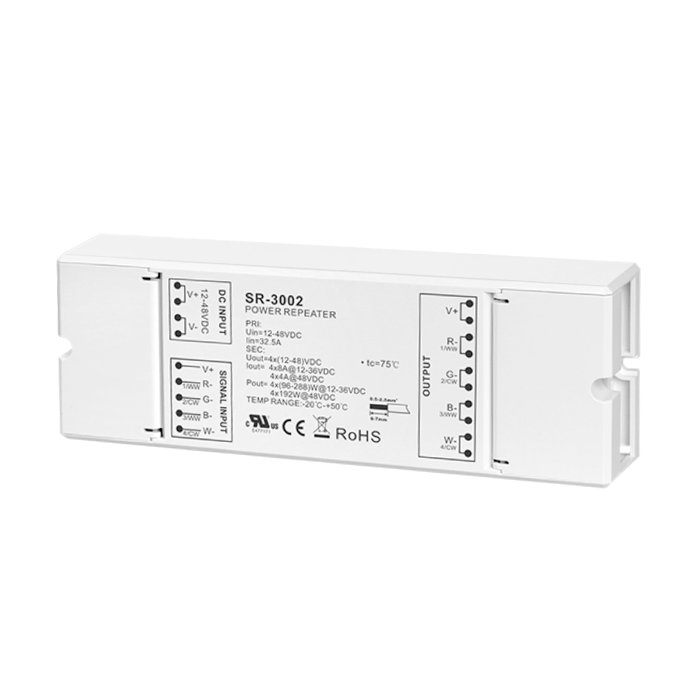

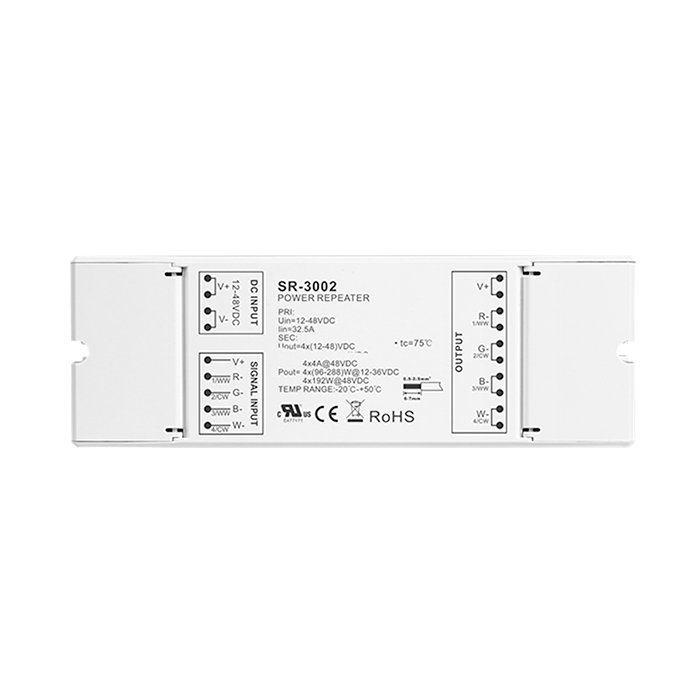

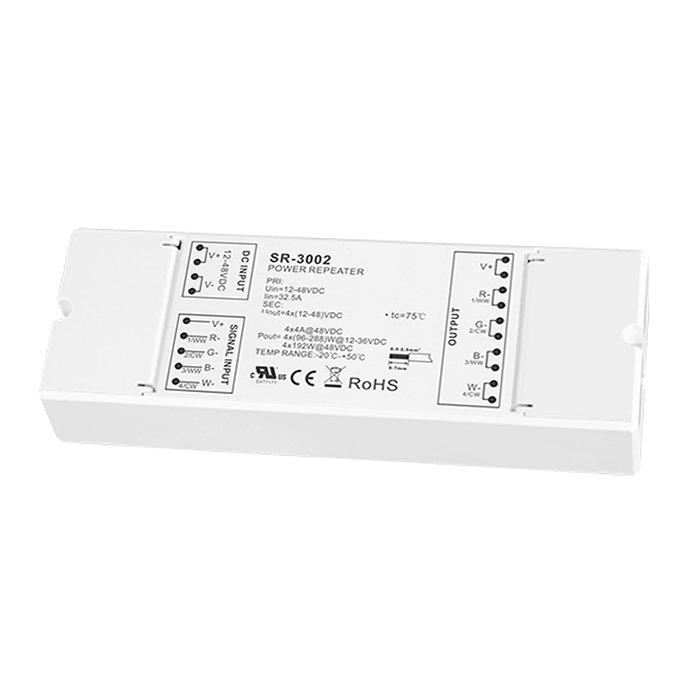

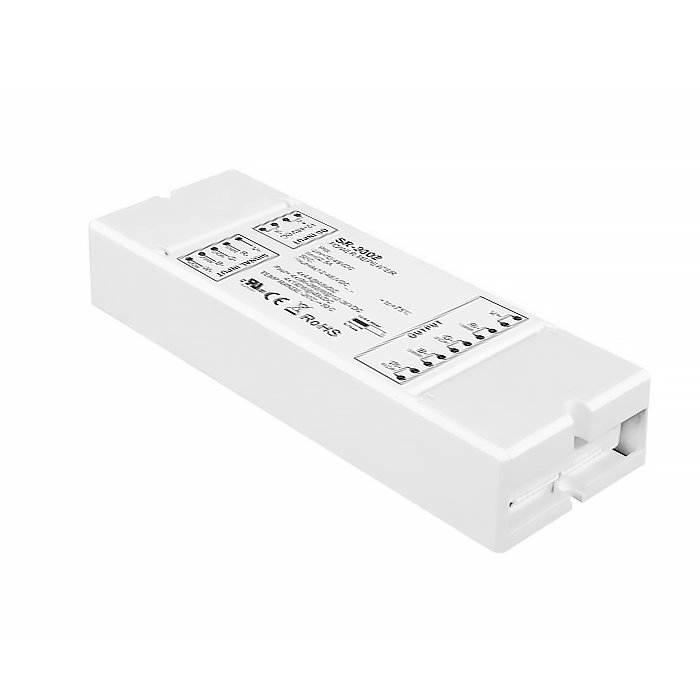

PWM-Verstärker für LED-Streifen Sunricher SR-3002 | 4x8A

Detaillierte Produktbeschreibung

Der Verstärker eines Steuersignals von Controllern für LED-Streifen und Lichtbänder mit der Bezeichnung SR-3002 ist insbesondere bei umfangreichen Beleuchtungsprojekten ein wichtiges elektronisches Bauteil. Eingesetzt wird er in Situationen, wo Sie eine höhere Leistungsaufnahme von LED-Streifen steuern müssen, als es die Kapazität eines Controllers ermöglicht. Der LED-Verstärker SR-3002 sorgt dafür, dass alle angeschlossenen LED-Stripes einheitlich auf das Steuersignal eines Controllers reagieren, egal, ob es sich um eine Änderung der Lichtintensität, der Farbe oder das Ein- und Ausschaltens der Beleuchtung handelt.

Der PWM-Repeater für LED-Controller Sunricher SR-3002 ist ein Produkt des weltweit renommierten Herstellers von Beleuchtungssteuerungssystemen Sunricher. Dieses Unternehmen ist ein bei der Fach- und der breiten Öffentlichkeit anerkannter Anbieter innovativer Lösungen mit einem besonderen Augenmerk auf die Produktqualität, was ihn zu einem weltweit bevorzugten Partner für Profis im Bereich Beleuchtung macht.

Welche Funktionen bietet der LED-Booster SR-3002?

Der Verstärker eines PWM-Signals von Controllern für LED-Streifen SR-3002 wurde so entwickelt, dass er in professionellen Beleuchtungsinstallationen, wo konsistente Lichtparameter sicherzustellen sind, eine erstklassige Leistung bietet.

Funktionseigenschaften und Steuerungsmöglichkeiten:

• Umfangreiche Modularität - kompatibel mit allen Lichtbändern für eine Spannung von DC 12/24V.
• Mehrkanal-PWM-Verstärker - ermöglicht das Schalten von DIM, CCT, RGB und RGBW Streifen.

Versorgungseigenschaften:

• Eingangsspannung: DC 12-36V (CV - Constant Voltage)
• Ausgangsspannung: DC 12-36V | Ausgangsstrom 4x8A max | maximale Leistung: 4x(96W-288)W (je nach Spannung 12/36V) - für eine höhere Leistungsaufnahme der Beleuchtung kann eine unbegrenzte Anzahl von Verstärkern geschaltet werden.

Welche Versorgungsquelle ist für den Verstärker eines PWM-Signals Sunricher SR-3002 zu verwenden?

Die Dimmtechnologie PWM (Pulse Width Modulation) selbst ist ihrem Wesen nach nie ganz frei von störenden akustischen Erscheinungen. Durch Verwendung geeigneter elektronischer Bauteile, zu denen dimmbare Netzteile für LED-Streifen gehören, kann diese störende akustische Erscheinung auf ein für das menschliche Ohr praktisch nicht wahrnehmbares Niveau gesenkt werden. Den Verstärker eines Steuersignals von Controllern für LED-Streifen SR-3002 haben wir mit den angeführten Netzteilen eingehend getestet und können sie für das PWM-Dimmen empfehlen. (Bei Verwendung von Versorgungsquellen anderer Hersteller kann kein hoher akustischer Komfort garantiert werden.)

Technische Zeichnung

Klemmenbeschreibung

Schaltplan
