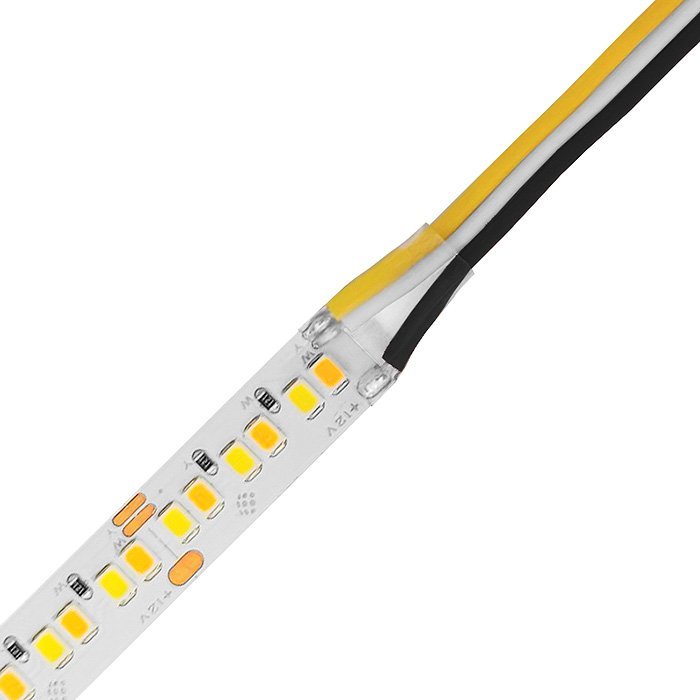

Löten eines Kabels an einen CCT LED-Streifen

Detaillierte Produktbeschreibung

Das Löten von Anschlusskabeln an einen gewählten CCT-Streifen fällt unter die Kategorie Modellbau-/Elektrikerarbeiten, wo die Einhaltung der richtigen Löttechnik und die Verwendung von geeignetem Zubehör wichtig sind. Dies verlangt ein präzises Arbeiten mit sehr kleinen Komponenten und eine sorgfältige Kontrolle der Temperatur, damit es nicht zu einer Beschädigung der empfindlichen LED-Dioden kommt. CCT-Stripes verlangen das Löten von drei Kontakten, die auf dem Band sehr nahe aneinander liegen, was erhöhte Ansprüche an die Aufmerksamkeit und das Geschick beim Löten stellt. Wer nicht über die notwendige Ausstattung und Erfahrung verfügt, sollte diese Arbeit Fachleuten anvertrauen.

Was umfasst das Löten eines Kabels an einen CCT LED-Streifen?

Dieser Service umfasst die mit dem Löten verbundene fachliche Arbeit und das entsprechende Kleinmaterial. Dies sind die einzelnen erforderlichen Posten.

• Löten eines Kabels (mit dem gewählten Querschnitt und der gewählten Farbe und Länge) an ein gewähltes CCT-Band.
• Schutz durch eine transparente Schrumpfhülle einer Länge von ca. 2 cm an der Stelle der angelöteten Anschlusskabel.

Spezifizierung der 3-Pin-CCT-Kabel:

• Maximale Betriebsspannung: 50V
• + Polarität des Streifens | grauer (schwarzer) Leiter
• WW = WARM WHITE | gelber Leiter
• CW = Cool White | weißer Leiter
• 3x0,3mm2 - AWG 22 | Maximale Strombelastbarkeit: 3x3A (1 Leiter 3A)
• 3x0,5mm2 - AWG 20 | Maximale Strombelastbarkeit: 3x5A (1 Leiter 5A)

Warum ist es wichtig, dass die Lötarbeiten fachgerecht ausgeführt werden?

Das fachgerechte Löten eines Anschlusskabels an einen CCT LED-Stripe ist gleich aus mehreren objektiven Gründen unerlässlich:

• Sicherheit - schlecht gelötete Verbindungen können ein Risiko für Kurzschlüsse darstellen, die zu einer Beschädigung des LED-Strips und zur Funktionsuntüchtigkeit der Leuchte führen können.
• Richtige Funktion des CCT - das Einstellen der gewünschten Chromatizität bei CCT LED-Streifen hängt von der richtigen Ausführung des Lötens und des Anschließens ab, andernfalls droht eine Inkonsistenz der eingestellten Farbtemperatur der Beleuchtung.
• Elektrische Leitfähigkeit - durch richtig ausgeführtes Löten wird die optimale elektrische Leitfähigkeit sichergestellt, was den Widerstand und Energieverluste minimiert. Dies ist für das Erzielen von maximaler Leuchtkraft und Effizienz von Bedeutung.
• Mechanische Festigkeit - fachgerecht gelötete Verbindungen bieten mechanische Festigkeit, die das Lösen der Leiter oder eine Beschädigung der Verbindungen bei der Handhabung, Installation oder beim Betrieb verhindert.
• Zuverlässigkeit - von der professionellen Ausführung des Lötens hängt die Zuverlässigkeit der gefertigten Leuchte ab. Eine nicht fachgerecht ausgeführte Verbindung kann wiederum einen Wackelkontakt verursachen, was zum Blinken oder vollständigen Versagen des Lichtbands führt.

Hinweise

Diesen Service bieten wir ausschließlich für Produkte aus unserem Angebot (Kategorie des Onlineshops LED-Streifen und Lichtbänder) an, um deren maximale Qualität und Zuverlässigkeit sicherzustellen. Das Löten eines Kabels an CCT LED-Streifen bezieht sich auf Produkte, die eine nichtveränderliche Lichtfarbe abgeben. Diese finden Sie vor allem in der Rubrik CCT LED-Streifen. Auf diesen Service gewähren wir eine Garantie von 2 Jahren. Mehr Informationen zu den Garantiebedingungen für LED-Streifen finden Sie in diesem Artikel.
