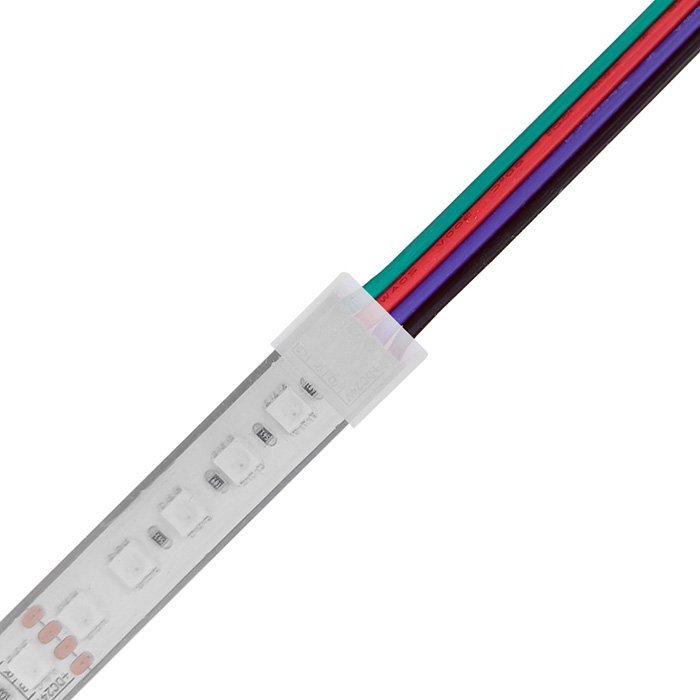

Löten eines Kabels an einen IP67/68 RGB LED-Streifen

Detaillierte Produktbeschreibung

Das Löten von Anschlusskabeln an einen gewählten IP67/68 RGB-Streifen fällt unter die Kategorie Modellbau-/Elektrikerarbeiten, wo die Einhaltung der richtigen Löttechnik und die Verwendung von geeignetem Zubehör wichtig sind. Dies verlangt ein präzises Arbeiten mit sehr kleinen Komponenten und eine sorgfältige Kontrolle der Temperatur, damit es nicht zu einer Beschädigung der empfindlichen LED-Dioden kommt. RGB-Stripes verlangen das Löten von vier Kontakten, die auf dem Band sehr nahe aneinander liegen. Beim IP67/68-Löten ist zudem die sorgfältige Isolierung der Verbindung gegen Feuchtigkeit und Wasser sicherzustellen. Diese Tatsachen erfordern eine erhöhte Aufmerksamkeit und Geschick beim Löten. Wer nicht über die notwendige Ausstattung und Erfahrung verfügt, sollte diese Arbeit Fachleuten anvertrauen.

Was umfasst das Löten eines Kabels an einen IP67/68 RGB LED-Streifen?

Dieser Service umfasst die mit dem Löten verbundene fachliche Arbeit und das entsprechende Kleinmaterial. Dies sind die einzelnen erforderlichen Posten.

• Löten eines Kabels (mit dem gewählten Querschnitt und der gewählten Farbe und Länge) an ein gewähltes IP67/68 RGB-Band.
• Schutz durch eine transparente Schrumpfhülle (2 Stück) an der Stelle der angelöteten Anschlusskabel und am entgegengesetzten Ende des Band, die die Schutzart IP67/68 sicherstellt.
• Isolierung der Verbindung mit transparentem Silikon gegen Feuchtigkeit und Wasser mit der Schutzart IP68.

Spezifizierung der 4-Pin-RGB-Kabel:

• Maximale Betriebsspannung: 50V
• + Polarität des Streifens | schwarzer Leiter
• R = RED | roter Leiter
• G = GREEN | grüner Leiter
• B = BLUE | blauer Leiter
• 4x0,3mm2 - AWG 22 | Maximale Strombelastbarkeit: 4x3A (1 Leiter 3A)
• 4x0,5mm2 - AWG 20 | Maximale Strombelastbarkeit: 4x5A (1 Leiter 5A)

Warum ist es wichtig, dass die Lötarbeiten mit einer IP67/68 Isolierung fachgerecht ausgeführt werden?

Das fachgerechte Löten eines Anschlusskabels an einen IP67/68 RGB LED-Stripe ist gleich aus mehreren objektiven Gründen unerlässlich:

• Sicherheit - schlecht gelötete Verbindungen können ein Risiko für Kurzschlüsse darstellen, die zu einer Beschädigung des LED-Strips und zur Funktionsuntüchtigkeit der Leuchte führen können.
• Richtige Funktion des RGB - das Einstellen der gewünschten RGB-Farbe der LED-Streifen hängt von der richtigen Ausführung des Lötens und des Anschließens ab, andernfalls droht eine Inkonsistenz und ein Überblenden mit anderen Farbtönen.
• Elektrische Leitfähigkeit - durch richtig ausgeführtes Löten wird die optimale elektrische Leitfähigkeit sichergestellt, was den Widerstand und Energieverluste minimiert. Dies ist für das Erzielen von maximaler Leuchtkraft und Effizienz von Bedeutung.
• Mechanische Festigkeit - fachgerecht gelötete Verbindungen bieten mechanische Festigkeit, die das Lösen der Leiter oder eine Beschädigung der Verbindungen bei der Handhabung, Installation oder beim Betrieb verhindert.
• Wasserfestigkeit - eine richtig ausgeführte Isolierung der Verbindung verhindert das Eindringen von Feuchtigkeit und Wasser und schützt den RGB-Streifen so vor Beschädigung.
• Zuverlässigkeit - von der professionellen Ausführung des Lötens hängt die Zuverlässigkeit der gefertigten Leuchte ab. Eine nicht fachgerecht ausgeführte Verbindung kann wiederum einen Wackelkontakt verursachen, was zum Blinken oder vollständigen Versagen des Lichtbands führt.

Hinweise

Diesen Service bieten wir ausschließlich für Produkte aus unserem Angebot (Kategorie des Onlineshops LED-Streifen und Lichtbänder) an, um deren maximale Qualität und Zuverlässigkeit sicherzustellen. Das Löten eines Kabels an RGB LED-Streifen bezieht sich auf Produkte, die eine nichtveränderliche Lichtfarbe abgeben. Diese finden Sie vor allem in der Rubrik RGB LED-Streifen. Auf diesen Service gewähren wir eine Garantie von 2 Jahren. Mehr Informationen zu den Garantiebedingungen für LED-Streifen finden Sie in diesem Artikel.
