Befestigungselement für LED-Profile OS22-LIN-Z | längs | DC 12/24V
Artikelnummer: C28184L07 C28184L10 Variante wählen
Stromversorgung Aufhängung KLUŚ KLUŚ OS22-LIN-Z für Stab (barva klus weiß)

Befestigungselement für LED-Profile OS22-LIN-Z | längs | DC 12/24V

Artikelnummer: C28184L07 C28184L10 Variante wählen
Oberflächenbehandlung
Chosen variant is not available. Reset selected parameters.
Auf Lager | Lieferzeit 2-5 Werktage Auf Lager | Lieferzeit 2-5 Werktage Variante wählen
16,14 € / St 13,56 € ohne MwSt.
  • Elegantes Produktdesign zur Fertigung horizontal aufgehängter Leuchten
  • Für die Längsführung eines Stahlseils zu einer Leuchte
  • Mit der Möglichkeit der Stromversorgung eines in einem LED-Profil installierten LED-Streifens mit DC 12/24V
  • Montage an kompatiblen ALU-Profilen im Leuchtteil der Leuchte
  • Die TOP Produktverarbeitung unterstützt die minimalistische Optik der Leuchten

Detaillierte Informationen

Detaillierte Produktbeschreibung

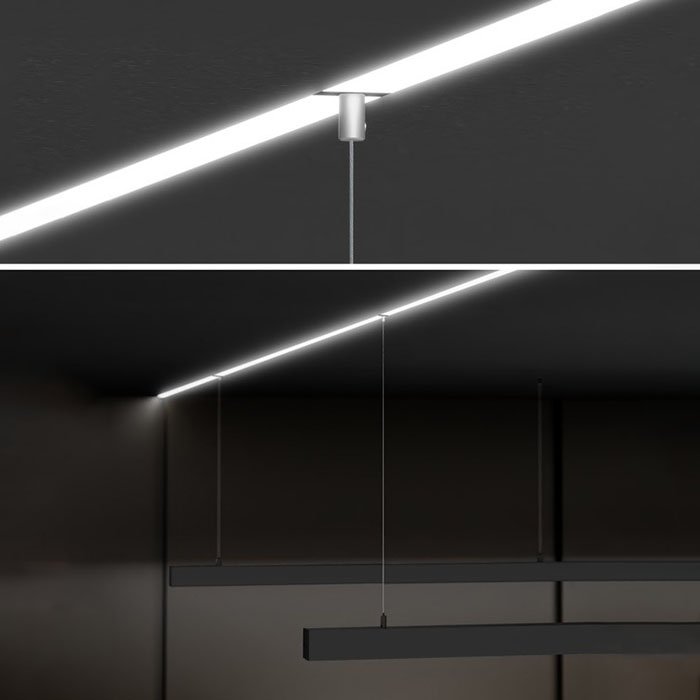

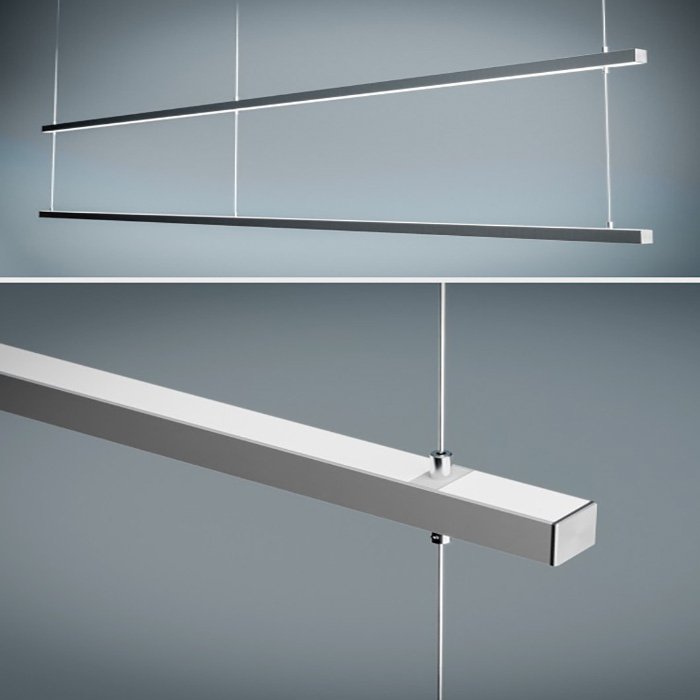

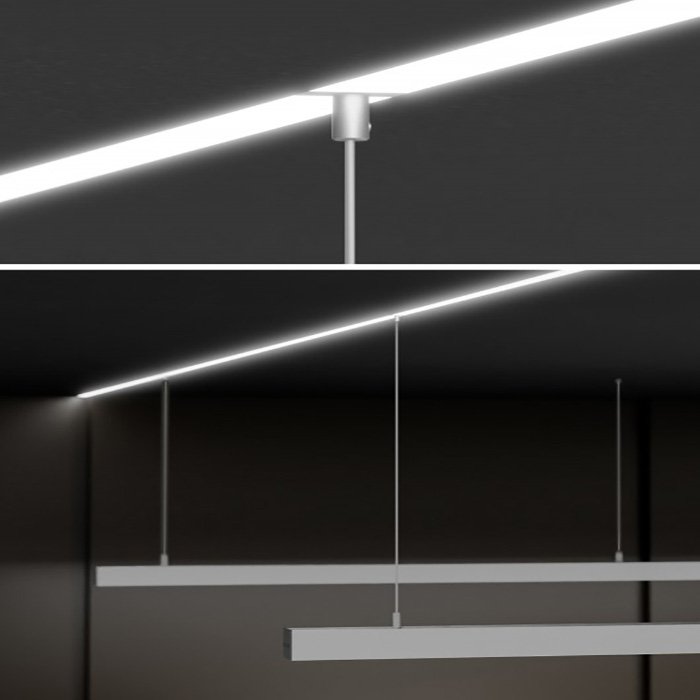

Das Befestigungselement für ALU-Profile OS22-LIN-Z kombiniert eine präzise funktionale Verarbeitung mit elegantem Design. Geeignet ist es für die Fertigung von Leuchten in kleinen Serien mit einer spezifischen Montage direkt im Leuchtteil der Leuchten. Dies ermöglicht die Schaffung einer Kaskadeninstallation von in mehreren Ebenen untereinander abgehängten Leuchten.

Ein Vorteil des Befestigungselements für ALU-Profile OS22-LIN-Z ist die optionale Möglichkeit (die Sie nutzen können, aber nicht müssen) einer einkanaligen Stromversorgung mit DC 12V/24V. Dank dessen können Sie einen in einem Alu-Profil installierten LED-Streifen über ein Stahlseil versorgen. Diese Art der Installation eliminiert komplett den Bedarf eines eigenständigen Stromversorgungskabels. Das Aufhängen samt Stromversorgung bietet Freiheit beim Designen von Leuchten und ihrer Platzierung im Raum, ohne dass der ästhetische Eindruck durch Versorgungskabel beeinträchtigt wäre. Sie können auch Aufhängeelemente für Decken und Wände für die Fertigung von Leuchten verwenden:

Welche Möglichkeiten und Eigenschaften bietet das Befestigungselement für ALU-Profile OS22-LIN-Z?

Das Befestigungselement für ALU-Profile OS22-LIN-Z ist eine stylische und funktionale Lösung, die für die Fertigung von Pendelleuchten entwickelt wurde. Die wichtigsten Eigenschaften und Vorteile dieses Aufhängungssystems sind in den nachstehenden Punkten detailliert beschrieben:

Eigenschaften des Befestigungselements OS22-LIN-Z:
  • Minimalistisches Produktdesign - zur Fertigung horizontal aufgehängter Leuchten mithilfe kompatibler ALU-Profile
  • Längsführung des Stahlseils mit einem Durchmesser von max. 1 mm zur Leuchte.
  • Erstklassige mechanische Eigenschaften mit einer Tragfähigkeit von bis zu 10 kg.
  • System OS22 - zeichnet sich durch die einzigartige Möglichkeit des Aufhängens von Leuchten am Leuchtteil mit der zusätzlichen Möglichkeit ihrer Stromversorgung über das Aufhängesystem aus.
Verfügbare Farbvarianten des Produkts OS22-LIN-Z:

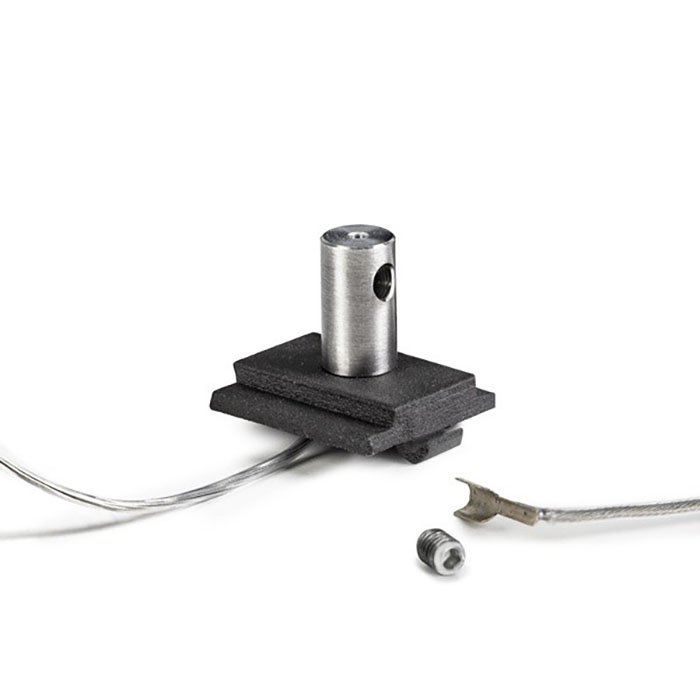

  • Schwarz (RAL 9005)

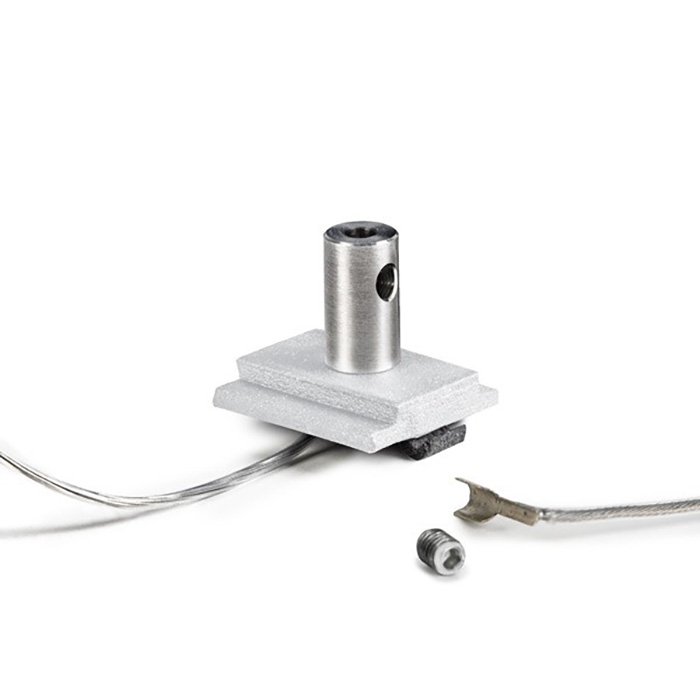

  • Weiß (RAL 9010)

Der Lieferumfang des Produkts umfasst lediglich 1 Stück des Befestigungselements OS22-LIN-Z. Zum Abhängen von LED-Profilen polygonaler Formen werden mindestens 2 Stück benötigt. Unten finden Sie unsere Empfehlung bezüglich der für die einzelnen Profillängen benötigten Stückzahlen des Befestigungselements:

  • 2x Befestigungselement OS22-LIN-Z für 1m (lfd. Meter) ALU-Profil
  • 4x Befestigungselement OS22-LIN-Z pro 2m (lfd. Meter) ALU-Profil
  • 5x Befestigungselement OS22-LIN-Z pro 3m (lfd. Meter) ALU-Profil

Wie hängt man ein ALU-Profil mithilfe des Befestigungselements OS22-LIN-Z ab?

Das Abhängen von ALU-Profilen mithilfe des Aufhängesystems OS22-LIN-Z verlangt entsprechende technische Erfahrungen, Geschick und die benötigte Ausstattung. Neben den oben genannten allgemeinen Hinweisen und Informationen geben wir Ihnen hier einige spezifische Empfehlungen für die Montage mit an die Hand:

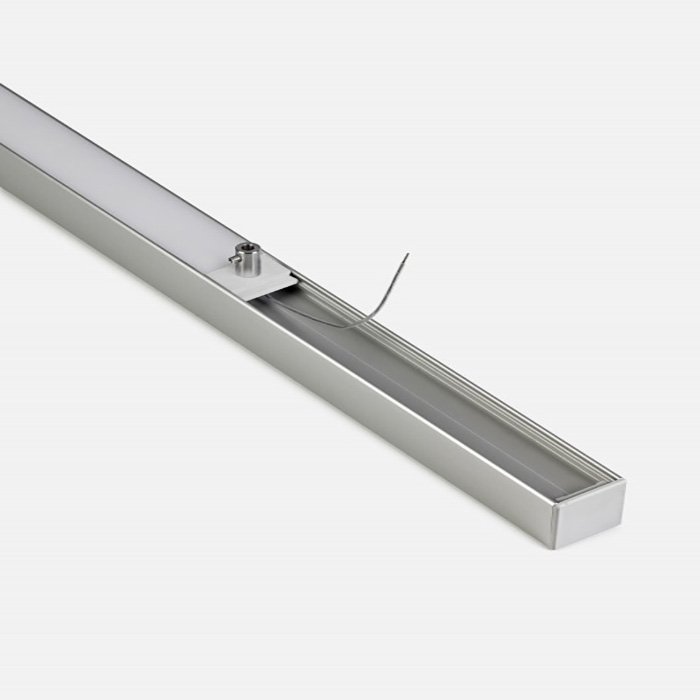

  • Installation durch Montage des Befestigungselements im Leuchtteil des Profils mit der Möglichkeit seiner genauen Positionierung durch bloßes Verschieben. Nach Erreichen der gewünschten Position kann das Element mithilfe eines Arretiermechanismus fixiert werden. ACHTUNG! - Im Fall einer Montage in einem Profil ohne Haken an der Abdeckungshalterung (z. B. GIZA-DUO-LL) ist der Kunststoffhalter im unteren Teil des Elements OS22-LIN-Z zu entfernen.
  • Die Länge des Stahlseils kann durch Kürzen angepasst werden. Fixierung des Seils im Befestigungselement mithilfe einer Inbusschraube.
  • Das komplette Sortiment an Montagezubehör finden Sie unter der zugehörigen Ware.

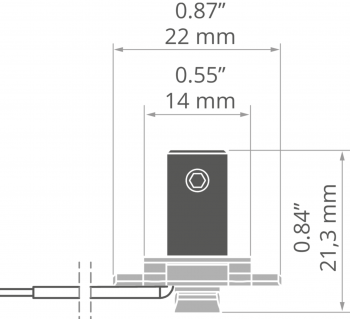

Technische Zeichnung



Zusätzliche Parameter

Farbe: schwarz, weiß
Material: Edelstahl, PA (Polyamid)
Versorgungsmöglichkeit DC 12/24V: ja
Profilaufhängung: mit einem Stahlseil
Aufhängeelemente für eine Leuchte (für ein Profil | für eine Leiste): für eine Abdeckung
Anbringung des Aufhängeelements: unten - an einer Leuchte (Profil | Leiste)
Aufhängesystem: OS22
SKU Kode: C28184L07
Breite: 22mm
Höhe: 21,3mm
Arbeitstemperatur: bis zu 60°C
maximale Stromstärke: 5A
Spannungsverlust: 0,05V
Tragfähigkeit: 10kg
Alle Parameter
